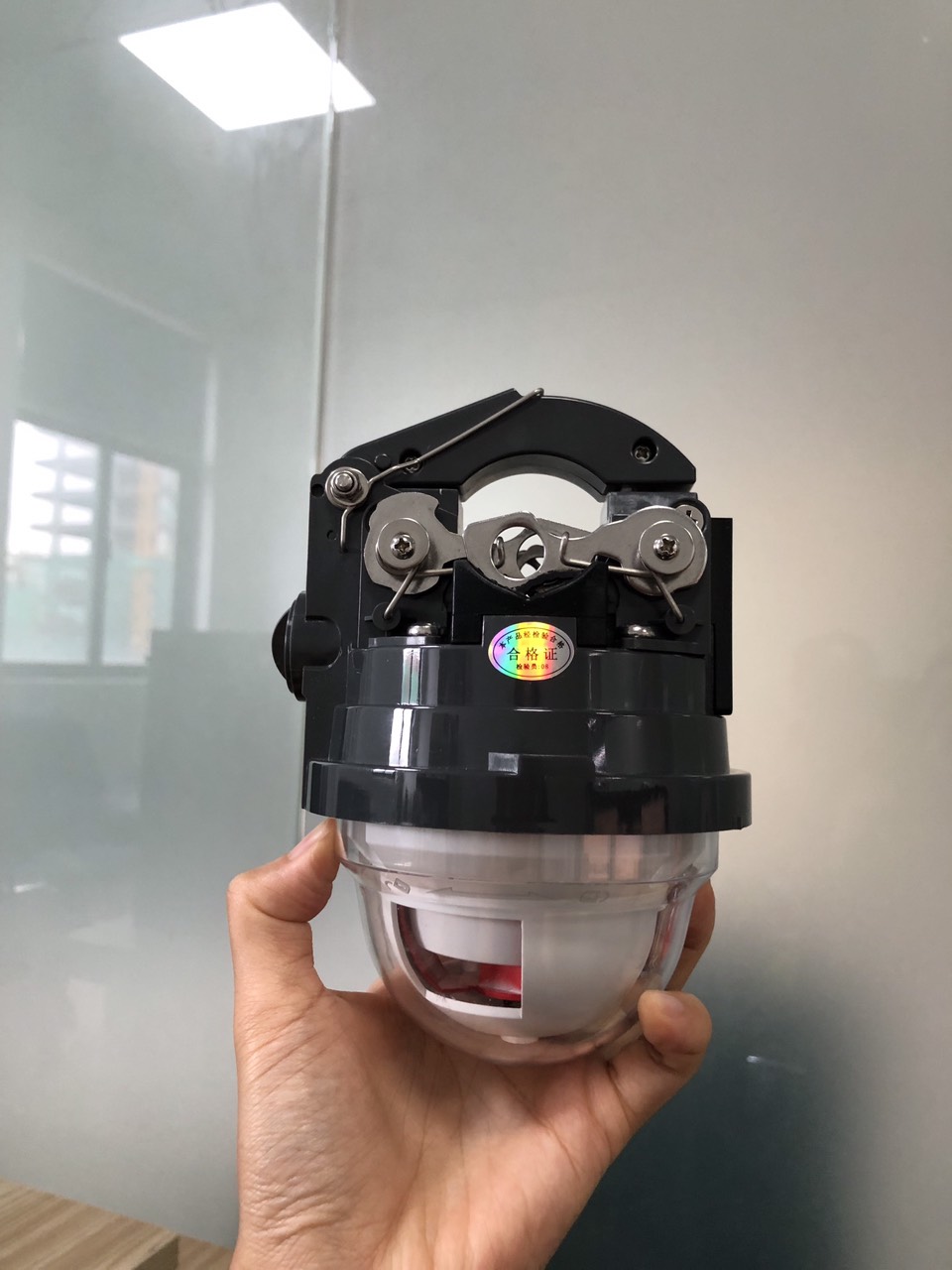

THIẾT BỊ CHỈ THỊ SỰ CỐ CSM-SC-6W
Còn hàng
- Đối với các thiết bị chỉ thị sự cố truyền thống, việc xác định vị trí và đánh giá sự cố là không đủ chính xác, vẫn cần thiết phải đầu tư thêm nhiều nhân lực và thời gian để đánh giá sự cố, dẫn đến chậm trễ trong việc phục hồi cung cấp điện. Với sự phát triển và yêu cầu công nghệ tự động hóa lưới điện phân phối thông minh, thiết bị chỉ thị sự cố CSM-SC-6W đã được phát triển để đáp ứng hệ thống định vị sự cố kỹ thuật số.
- Thông số kỹ thuật:
|
Ắc quy |
5,4 – 6,5Ah/3.6V ắc quy lithium tuổi thọ cao |
|
Mức tiêu thụ điện |
50µA – 20mA/3,6V (tương ứng với dòng tải 7A-600A) |
|
Mức tiêu thụ điện trung bình ở trạng thái tĩnh |
≤ 40µA/3,6V (trạng thái chờ) |
|
Mức tiêu thụ điện trung bình ở trạng thái động |
≤ 50µA/3,6V (gửi tín hiệu mỗi 5 phút) ≤ 60µA/3,6V (gửi tín hiệu mỗi 1 phút) |
|
Đường kính dây dẫn khả dụng |
0 – 40mm (Dây bọc hoặc dây trần) |
|
Dòng tải khả dụng |
0 – 600A (mặc định), 0 – 1000A, 0 -2000A, 0 – 4000A |
|
Mức điện áp khả dụng |
≤ 110kV (theo yêu cầu khách hàng) |
|
Trở kháng với đất lớn nhất |
500Ω |
|
Dòng ngắn mạch lớn nhất |
40kA |
|
Khoảng cách truyền thông |
30 - 100m (11dbm), 100 - 300m (20dbm) |
|
Phương thức truyền thông |
420-440 MHz, có thể được chia thành các dải 10-20MHz |
|
Mức tuyến tính điện áp |
± 5% |
|
Độ chính xác dòng điện |
± 1% (dòng định mức > 20A) hoặc ± 1A (dòng tải < 20A) |
|
Nhiệt độ môi trường |
- 30oC ÷ +70oC |
|
Cấp bảo vệ |
IP65 |
|
Số lần hoạt động |
5000 lần |
|
Độ ẩm tương đối |
≤ 95% |
|
Cao độ |
≤ 2000m |
|
Trọng lượng |
≤ 500g |
|
Tuổi thọ |
≥ 10 năm |
|
Tốc độ gió tối đa |
35m/s |
|
Góc nhìn |
360o |

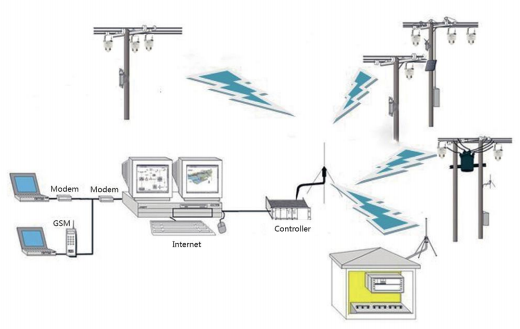

- Mô phỏng hoạt động của thiết bị:
Khi xuất hiện sự cố trên đường dây, thiết bị chỉ thị sự cố thông minh sẽ thu thập tín hiệu sự cố và gửi tới thiết bị thông tin bằng tần số vô tuyến (RF), thiết bị thông tin sẽ chuyển tín hiệu sự cố thành dạng địa chỉ xác định (Hệ thống giám sát địa chỉ). Hệ thống giám sát sẽ phân tích và xác định vị trí sự cố và đưa ra tín hiệu cảnh báo (có thể gửi cảnh báo trực tiếp đến nhân viên vận hành). Trong các tình huống vận hành bình thường, thiết bị chỉ thị sự cố thông minh cũng thu thập các dữ liệu tình trạng vận hành của lưới điện và gửi về hệ thống giám sát.
- Phạm vi áp dụng:
Áp dụng cho các đường dây truyền tải và phân phối có điện áp dưới 110kV, được sử dụng để phát hiện sự cố ngắn mạch và chạm đất, đưa ra tín hiệu cảnh báo bằng đèn nhấp nháy, có khả năng giao tiếp với hệ thống định vị sự cố lưới điện thông minh và giám sát trực tuyến.
