JK - Recloser

Còn hàng

Liên hệ

TỔNG QUAN

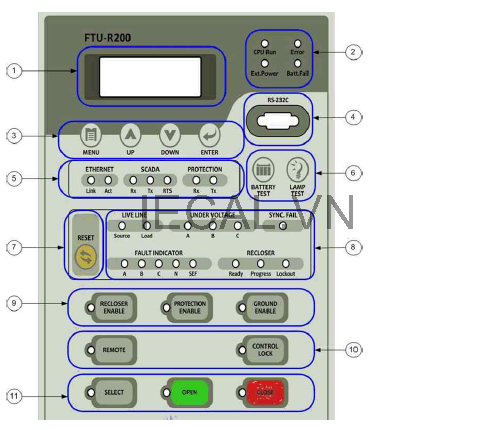

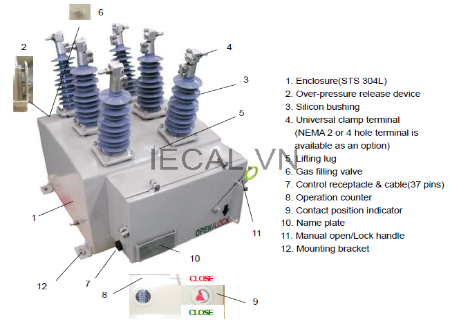

Máy cắt tự đóng lại (Recloser) loại JK-REC được thiết kế để sử dụng cho các đường dây trên không cũng như các ứng dụng trong trạm biến áp với các cấp điện áp 15kV, 27kV và 36kV. Recloser được cung cấp trọn bộ với bộ điều khiển. Bộ điều khiển vi xử lý cung cấp các chức năng bảo vệ, thu thập dữ liệu và trao đổi thông tin trong khả năng của các thiết bị điều khiển tin cậy và thông minh. Recloser kết hợp buồng dập hồ quang chân không với độ tin cậy cao và cách điện bằng khí SF6 bao gồm trong một khối, không yêu cầu bảo dưỡng.

CÁC ĐẶC ĐIỂM CHÍNH

- Không yêu cầu bảo dưỡng trong suốt thời gian vận hành, độ bền cơ khí cao.

- Phù hợp với chân sứ cao su silicon

- Dễ dàng tương thích với hệ thống SCADA (với các giao thức DNP3.0, IEC 60870-5-101, 104)/ khả năng ngắt cao.

- Thiết bị giảm áp suất cao và thiết kế gọn nhẹ.

- Liên động điều khiển điện và cơ khí đối với áp suất khí thấp.

- Các chức năng bảo vệ khác như nhận dòng tải nhỏ, hạn chế dòng kích từ, bảo vệ quá điện áp và tần số thấp.

- Kiểm tra đồng bộ pha, ghi lại các nhiễu loạn, thông tin phụ tải..

CÁC THÔNG SỐ CHÍNH

Type	JK-REC
Maximum System Voltage	kV	15	27	38
Rated Current	A	630	630	630/800
Rated Frequency	Hz	50/60	50/60	50/60
Mechanical Operation(Min.)	C-O	10,000	10,000	10,000
Rated Gas Pressure at 20°C	kg/cm2.G	0.5	0.5	0.5
*Breaking Capacity*
Rated symmetrical interrupting current	kA	12.5	12.5/16	12.5/16
Short Time Withstand Current(1sec)	kA	12.5	12.5/16	12.5/16
Making Current(peak)	kA	32.5	32.5/40	32.5/40
Cable Charging	A	5	5	5
Transformer Magnetizing	A	22	22	40
*Impulse Insulation Level(1.2×50µs)*
Phase to Earth	kV	110	150	170
Across Interrupter	kV	110	150	170
*Power Frequency Insulation Level, dry*
Phase to Earth	kV	50	60	70
Across Interrupter	kV	50	60	70
Operation Control Circuit	V V	AC 220V DC 24V
Ambient Temperature	^oC	- 25 to + 70

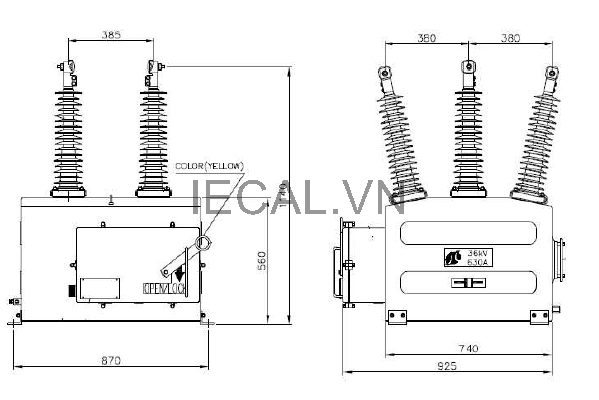

Net Weight(Switch Body/ Control Cabinet)	kg	150/50	160/50	300/50
